Verifiche documentali ferro armatura prima del getto

La conformità strutturale delle opere in cemento armato dipende in larga misura dalla corrispondenza tra le prescrizioni progettuali e l’effettiva configurazione delle armature metalliche messe in opera. Nelle fasi operative che precedono il getto di calcestruzzo, il personale ispettivo, i direttori operativi e la direzione dei lavori sono chiamati ad assolvere specifici adempimenti di collaudo e controllo documentale. Tali verifiche consentono di accertare l’idoneità meccanica dell’acciaio e di tutelare la pubblica incolumità, garantendo la totale rintracciabilità dei prodotti metallici impiegati nella costruzione.

In questo contesto operativo, l’interfaccia con un fornitore strutturato come lo stabilimento industriale di Dragonetti Srl Hub, centro di trasformazione acciaio attivo a Novi Ligure, costituisce un presidio determinante. La qualificazione degli impianti di sagomatura, la rigorosa gestione delle distinte di commessa e la trasparenza della documentazione tecnica permettono agli operatori di cantiere di validare le forniture con tempestività. Questa sinergia consente di azzerare i rischi di non conformità prima che il getto renda irreversibile l’ispezione delle barre d’armatura.

Il quadro normativo e gli adempimenti cogenti per l’acciaio strutturale

L’inquadramento delle NTC 2018 e il ruolo del centro di trasformazione

La disciplina tecnica per le opere in calcestruzzo armato trova il proprio cardine nel Decreto Ministeriale 17 gennaio 2018, noto come Norme Tecniche per le Costruzioni 2018. Il Capitolo 11 della norma impone criteri stringenti per la qualificazione, l’identificazione e l’accettazione dei materiali a uso strutturale. L’acciaio per cemento armato non può essere impiegato nelle strutture se non proviene da acciaierie certificate o da impianti intermedi debitamente abilitati.

Gli stabilimenti che ricevono il tondino laminato in barre o rotoli e ne curano il taglio, la piegatura o l’assemblaggio in elementi complessi assumono la qualifica legale di centro di trasformazione. Tali complessi produttivi devono obbligatoriamente effettuare la denuncia di attività e ottenere il relativo attestato rilasciato dal Servizio Tecnico Centrale del Consiglio Superiore dei Lavori Pubblici – Centri di Trasformazione. L’omessa qualificazione del trasformatore rende il materiale formalmente non conforme, precludendone l’accettazione tecnica e l’impiego strutturale.

La Circolare NTC 2018 C.S.LL.PP. (Circolare applicativa 21 gennaio 2019, n. 7 C.S.LL.PP.) dettaglia ulteriormente i protocolli di gestione del controllo di produzione in fabbrica. Ogni centro di trasformazione ha il dovere di operare con un sistema di gestione per la qualità certificato secondo la norma UNI EN ISO 9001 e di nominare un Direttore Tecnico di Stabilimento. Questo professionista assume la responsabilità del rispetto delle tolleranze dimensionali, dell’integrità del metallo durante la sagomatura a freddo e della compilazione veritiera dei cartellini di identificazione apposti sui pacchi di ferro lavorato.

La regolamentazione europea e la conformità di prodotto

Il quadro nazionale si raccorda con i principi dell’ordinamento comunitario dettati dal EUR-Lex Regolamento UE 305/2011 sui prodotti da costruzione. Questo provvedimento regola le condizioni armonizzate per l’immissione sul mercato dei materiali edili, definendo la redazione della Dichiarazione di Prestazione (DoP) e l’apposizione della marcatura CE per i componenti coperti da norme armonizzate. Per gli acciai d’armatura, le specifiche chimiche e geometriche di aderenza migliorata fanno riferimento allo standard UNI EN 10080:2005, che stabilisce i requisiti di saldabilità e duttilità per le forniture destinate alle opere strutturali.

A livello di progettazione e calcolo, il recepimento delle azioni e delle verifiche di duttilità si collega direttamente all’Eurocodice 2, recepito in Italia come UNI EN 1992-1-1 Progettazione delle strutture di calcestruzzo. Il dimensionamento di armature primarie e secondarie presuppone che le caratteristiche meccaniche del metallo conservino i valori caratteristici nominali di snervamento f_yk e di rottura f_tk. Le lavorazioni meccaniche eseguite all’interno del centro di trasformazione industriale devono preservare le qualità metallurgiche dell’acciaio B450C, evitando infragilimenti locali o deformazioni plastiche incontrollate che comprometterebbero la capacità dissipativa delle sezioni in caso di sollecitazioni sismiche.

Le responsabilità civili e penali degli organi di controllo in cantiere

La conformità dei materiali non si esaurisce con la produzione nello stabilimento di Novi Ligure, ma richiede una formale procedura di accettazione al momento dello scarico. L’architettura normativa delineata dal Testo Unico dell’Edilizia D.P.R. 380/2001 attribuisce al direttore dei lavori precise responsabilità di verifica. Gli articoli 64, 65 e 67 del Testo Unico stabiliscono che l’accettazione e la messa in opera dei conglomerati e delle armature debbano avvenire sotto la diretta sorveglianza tecnica degli organi direttivi di cantiere.

Qualora vengano messi in opera ferri d’armatura privi della documentazione legale di qualificazione o sprovvisti della tracciabilità di trafila, il direttore dei lavori e il costruttore incorrono in sanzioni amministrative e penali. Tali irregolarità comportano la decadenza dell’autorizzazione strutturale, il blocco dei getti e l’impossibilità di emettere il certificato di collaudo statico. Ai sensi dell’articolo 59 del D.P.R. 380/2001, le verifiche sui campioni prelevati in cantiere devono essere tassativamente affidate a laboratori autorizzati dal Ministero delle Infrastrutture e dei Trasporti, conferendo valore probatorio al riscontro meccanico prima della chiusura dei casseri.

Il fascicolo documentale di fornitura del ferro sagomato

Documenti di trasporto e dichiarazione di avvenuta lavorazione

All’arrivo di ogni carico in cantiere, il personale incaricato deve esaminare il fascicolo documentale che scorta i fasci d’armatura. Il primo documento da analizzare è il documento di trasporto (DdT), il quale deve riportare la ragione sociale del centro di trasformazione emittente, la specifica del cantiere di destinazione e il peso complessivo dei lotti. In allegato al DdT, il centro di trasformazione deve fornire una formale attestazione di fornitura contenente la dichiarazione di avvenuta lavorazione sottoscritta dal Direttore Tecnico di Stabilimento.

Questa dichiarazione certifica che tutti i sagomati, le staffe e le gabbie preassemblate sono stati ricavati esclusivamente da acciai qualificati all’origine, identificando con chiarezza i numeri di colata e i marchi di fabbrica dei tondini grezzi impiegati nella piegatura. La corrispondenza tra i quantitativi descritti nel titolo di trasporto e il computo teorico ricavato dalle distinte dei ferri deve risultare esatta, escludendo carichi frammentari privi di univoco riscontro cartaceo.

Attestato di denuncia dell’attività STC e tracciabilità di stabilimento

Il secondo elemento probatorio irrinunciabile è l’attestato di avvenuta dichiarazione di attività rilasciato dal Servizio Tecnico Centrale – Competenze. Il direttore operativo o l’ispettore ha l’onere di verificare che tale attestazione risulti in corso di validità e riporti fedelmente la denominazione dell’operatore economico che ha eseguito la sagomatura. Nel caso delle forniture provenienti dallo stabilimento di Novi Ligure, la ragione sociale Dragonetti Srl e la localizzazione geografica dell’impianto devono corrispondere alle risultanze dell’albo ministeriale.

Questa corrispondenza geografico-amministrativa previene le triangolazioni commerciali non conformi. Nelle triangolazioni, materiali sagomati da intermediari privi di qualifica vengono talvolta scortati da certificazioni appartenenti a soggetti terzi estranei al ciclo produttivo. La continuità della catena di custodia del dato tecnico assicura che il sistema di tracciabilità copra l’intero tragitto dei ferri, dallo scarico dei fasci grezzi fino alla consegna finale in cantiere.

Certificati di collaudo tipo 3.1 e proprietà dell’acciaio B450C

A corredo della fornitura devono comparire i certificati di controllo emessi dalle acciaierie di produzione primaria del tondino. Il documento di riferimento è il certificato di collaudo tipo 3.1 rilasciato in conformità alla norma UNI EN 10204, contenente l’analisi chimica di colata e le prove di trazione eseguite sul materiale laminato a monte. Le verifiche documentali devono riscontrare che i parametri metallurgici rispettino i limiti imposti per la classe di duttilità C, con particolare riferimento al valore del carbonio equivalente (C_eq minore o uguale a 0,52%), parametro che governa la saldabilità e l’attitudine all’impiego nei nodi strutturali sismici.

Il certificato di origine deve attestare un carico di snervamento effettivo compreso tra 450 MPa e 540 MPa e un rapporto tra tensione di rottura e tensione di snervamento compreso nell’intervallo tra 1,15 e 1,35. Il rispetto del limite superiore previene lo sviluppo di sovraresistenze impreviste rispetto ai principi di gerarchia delle resistenze calcolati dai progettisti. Gli ispettori devono accertare la perfetta coincidenza dei numeri di colata riportati sul certificato 3.1 con quelli registrati dal centro di trasformazione nelle distinte di commessa.

Check-list operativa per i controlli in cantiere prima del getto

Prima di autorizzare la chiusura dei casseri e impartire il benestare al getto di calcestruzzo, la direzione operativa deve eseguire un’ispezione analitica in quattro fasi successive. Questa rigorosa procedura confronta i cartellini identificativi dei fasci con le tavole strutturali esecutive approvate per la costruzione, validando l’intero assemblaggio strutturale.

Fase 1: Verifica preliminare del lotto e integrità dei cartellini di identificazione

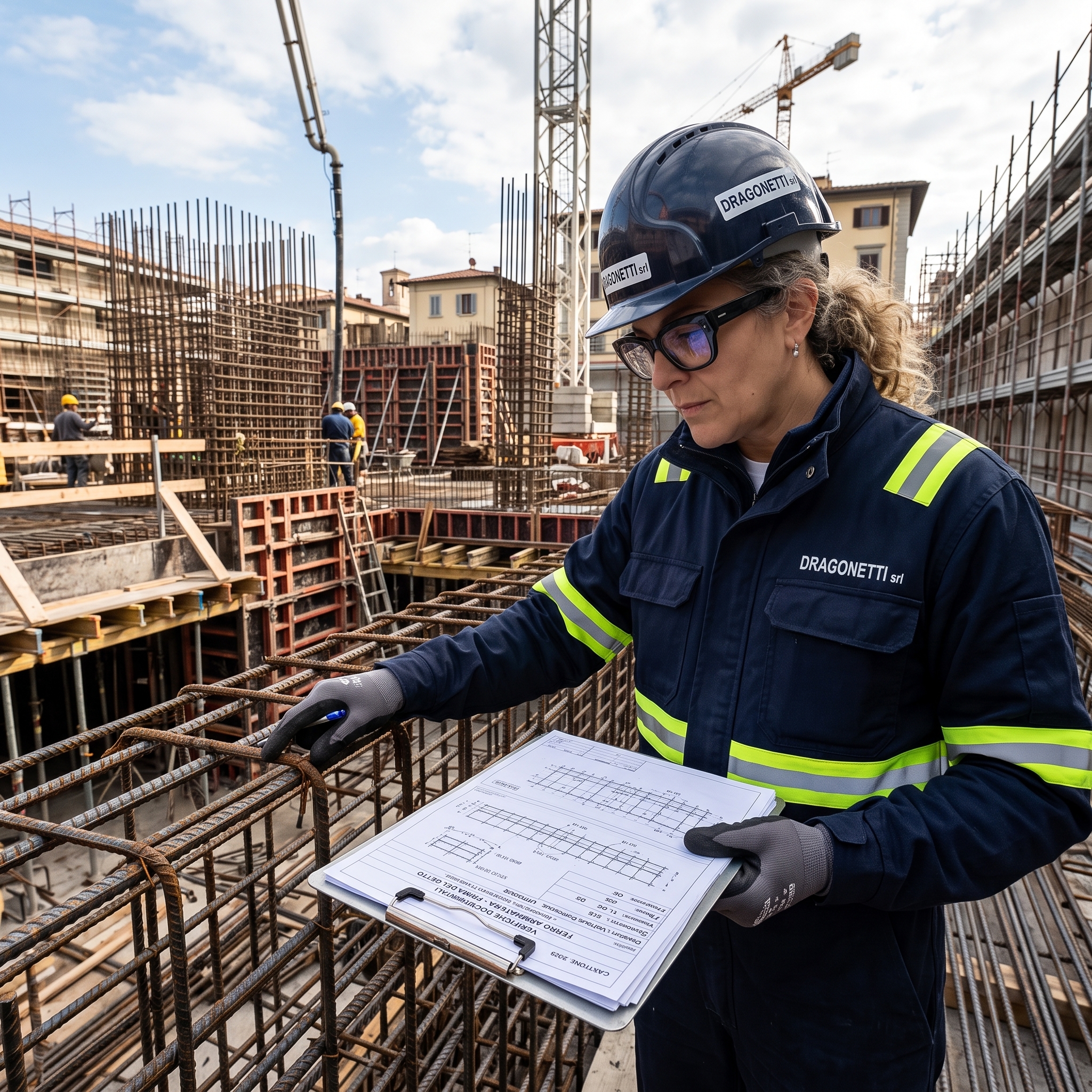

L’ispezione prende avvio con il riscontro materiale dei cartellini identificativi plastificati o metallici, resistenti all’umidità e alle intemperie, che devono risultare fissati saldamente a ogni singolo fascio o elemento preassemblato. Il personale deve verificare che ogni etichetta riporti in modo indelebile il marchio del centro di trasformazione, il numero progressivo di commessa, la classe dell’acciaio B450C e la specifica opera di destinazione. Tale operazione assicura l’integrità dei cartellini e previene l’impiego accidentale di elementi estranei alla commessa di cantiere.

È essenziale accertare che i codici seriali impressi sulle etichette corrispondano esattamente a quelli trascritti sul DdT e sulla dichiarazione di avvenuta lavorazione allegata. Durante questa prima fase, l’ispettore deve escludere categoricamente la presenza di ruggine scagliosa, cricche meccaniche profonde, tracce di disarmante, oli o fango sui tondini. Questi contaminanti superficiali possono compromettere gravemente l’aderenza tra acciaio e matrice cementizia, inficiando le ipotesi di calcolo strutturale.

Fase 2: Concordanza geometrica, diametri e distinte dei ferri esecutive

La seconda fase prevede la misurazione meticolosa con calibro ventesimale del diametro nominale delle armature longitudinali e delle staffe, confrontandolo con quanto prescritto negli elaborati grafici esecutivi. Si procede quindi a confrontare il numero di elementi contenuti nel pacco con la distinta ferri di cantiere, verificando che ciascun elemento strutturale disponga dell’esatto quantitativo di barre previsto dal calcolo statico. Questo controllo di concordanza geometrica garantisce la piena rispondenza delle armature alle ipotesi progettuali.

L’indagine tecnica verifica che la geometria piegata delle barre rispetti il disegno esecutivo per ferri a “U”, bielle, forcelle e sagomati a ginocchio. Risulta altresì doveroso accertare che la sigla di posa indicata sul cartellino del centro di trasformazione coincida con la codifica presente nella tavola costruttiva dell’opera. Il rispetto delle distinte dei ferri scongiura scambi di posizione tra armature di pilastri, solette e travi durante le fasi di montaggio.

Fase 3: Raggi dei mandrini di piegatura e rispetto delle tolleranze

La determinazione del diametro interno di piegatura deve avvenire in piena conformità con lo standard tecnico UNI EN 13670:2010 Esecuzione di strutture di calcestruzzo. I mandrini impiegati negli impianti industriali di sagomatura non devono mai scendere sotto i limiti normativi minimi, pari a 4 diametri per barre inferiori a 16 mm e 7 diametri per barre uguali o superiori a 16 mm nelle pieghe ordinarie. L’impiego di mandrini di piegatura idonei previene la formazione di microfessurazioni estradossali che indebolirebbero l’acciaio durante i cicli di carico.

I controlli devono accertare che i bracci terminali delle staffe nei pilastri e nelle travi presentino un prolungamento rettilineo di almeno 10 diametri con piegatura a 135 gradi, requisito indispensabile per garantire il confinamento antisismico del nucleo di calcestruzzo. Parallelamente, occorre controllare che gli scostamenti dimensionali sulle lunghezze di taglio e sui bracci di piega rientrino nelle tolleranze di esecuzione ammesse. Questa verifica geometrica scongiura interferenze critiche con i casseri o dispersioni dimensionali nei nodi dell’opera.

Fase 4: Controllo di posa, lunghezze di ancoraggio e distanziatori per copriferro

L’ultima fase analitica consiste nella misurazione delle lunghezze di sovrapposizione delle barre longitudinali giuntate per aderenza. Tali giunzioni devono soddisfare rigorosamente le lunghezze di ancoraggio di calcolo previste dall’Eurocodice 2 senza riduzioni arbitrarie di cantiere. Inoltre, è fatto obbligo di accertare la posa uniforme di distanziatori per copriferro in malta o materiale plastico certificato, disposti a quinconce per garantire lo spessore prescritto di copriferro e interferro in relazione alla classe di esposizione ambientale (XC, XD, XS).

L’ispettore deve verificare con estrema cura la presenza continua delle staffe all’interno del nodo trave-pilastro, elemento geometrico fondamentale per prevenire rotture fragili a taglio sotto azione sismica. Infine, occorre verificare la solidità delle legature con filo di ferro ritorto o punti di saldatura non strutturale. Tale accorgimento assicura che le armature mantengano l’assetto stabilito durante le intense spinte dinamiche generate dal getto di calcestruzzo e dalla successiva vibrazione.

Il protocollo di campionamento e i controlli di accettazione in cantiere

Prelievo dei campioni d’acciaio e laboratori accreditati

L’esame visivo e la validazione delle etichette di identificazione costituiscono il presupposto per il prelievo materiale dei campioni d’acciaio destinati alle prove distruttive. Le prescrizioni delle NTC 2018 stabiliscono che il controllo di accettazione sia obbligatorio per ogni fornitura giunta in cantiere. Nello specifico, il direttore dei lavori deve disporre il prelievo di almeno 3 spezzoni di barra per ciascun diametro impiegato per ogni lotto di spedizione, o comunque ogni 30 tonnellate di acciaio della stessa classe.

I campioni, aventi una lunghezza utile non inferiore a 100 centimetri per consentire il corretto serraggio nei morsetti delle macchine di prova, devono essere identificati mediante contrassegni indelebili o cartellini sigillati dalla direzione lavori. Gli spezzoni vengono quindi trasmessi a un laboratorio ufficiale o a una struttura operante nel quadro dei Laboratori autorizzati art. 59 D.P.R. 380/2001. I tecnici di laboratorio eseguono le prove di trazione per determinare la tensione di snervamento, la resistenza a rottura, il rapporto tensionale e l’allungamento percentuale totale a carico massimo A_gt, che deve superare la soglia del 7,5% per convalidare l’alta duttilità del materiale.

I requisiti obbligatori previsti per convalidare la conformità meccanica e metallurgica dell’acciaio B450C comprendono:

• Tensione di snervamento caratteristica compresa rigorosamente nell’intervallo tra 450 MPa e 540 MPa.
• Rapporto tra tensione di rottura e tensione di snervamento effettivo compreso tra 1,15 e 1,35.
• Allungamento percentuale totale a carico massimo A_gt con valore medio superiore o uguale al 7,5%.
• Valore del carbonio equivalente C_eq non superiore allo 0,52% certificato su colata d’origine.

Verbalizzazione sul giornale dei lavori e autorizzazione al getto

I risultati delle prove sperimentali e le risultanze delle ispezioni geometriche devono confluire in una formale verbalizzazione. Il direttore dei lavori o il direttore operativo delegato deve annotare puntualmente sul giornale dei lavori gli estremi del DdT esaminato, i codici dell’attestato ministeriale del centro di trasformazione, i numeri di lotto controllati e l’esito della verifica della sagomatura dei ferri. Tale trascrizione conferisce piena tracciabilità amministrativa a tutte le fasi esecutive dell’opera.

Soltanto a valle di tale riscontro positivo è consentito rilasciare il formale benestare al getto per la chiusura definitiva delle casseforme e il getto della miscela cementizia. Qualora si riscontrassero difformità geometriche critiche nei raggi di curvatura o assenza di correlazione tra cartellini e certificati 3.1, l’organo di controllo deve disporre l’immediata sospensione delle attività di getto. In caso di anomalia insanabile, la fornitura non conforme deve essere respinta ed espulsa dall’area di cantiere, dandone formale comunicazione agli organi competenti.

Il protocollo operativo di controllo e accettazione si articola nelle seguenti fasi amministrative:

1. Verifica documentale preliminare dei documenti di trasporto, dell’attestato STC e dei certificati 3.1.
2. Ispezione visiva e dimensionale dei fasci d’armatura, delle piegature e dei cartellini di identificazione.
3. Prelievo e sigillatura dei campioni d’acciaio da sottoporre a trazione presso laboratori accreditati.
4. Trascrizione delle risultanze sul giornale dei lavori ed emissione del benestare formale al getto.

Sinergia tra conformità normativa e affidabilità costruttiva

Il controllo delle armature prima del getto di calcestruzzo rappresenta un presidio di sicurezza tecnica, legale e assicurativa per costruttori e progettisti. Il rigore con cui vengono eseguiti i controlli incrociati tra tavole esecutive, documenti di trasporto, certificati d’acciaieria e cartellini identificativi evita l’insorgenza di vizi strutturali occulti. Tale accuratezza protegge la vita utile dell’opera fin dalla sua fase esecutiva iniziale.

La cooperazione con operatori qualificati ed esperti come Dragonetti Srl trasforma un severo adempimento burocratico in un flusso di cantiere lineare e trasparente. L’adozione di rigorosi processi industriali all’interno del centro di trasformazione di Novi Ligure, come dettagliato nella pagina Dragonetti Srl Certificazioni, garantisce la totale conformità delle forniture. L’impiego di etichettature univoche e della tracciabilità informatica fornisce a direttori dei lavori e ispettori la certezza documentale necessaria per autorizzare il getto in piena serenità operativa.

Conclusioni

L’insieme delle attività di verifica documentale e geometrica dell’acciaio prima del getto di calcestruzzo rappresenta il pilastro fondamentale della sicurezza strutturale negli edifici moderni. L’osservanza scrupolosa delle prescrizioni dettate dalle NTC 2018, la verifica puntuale degli attestati ministeriali e l’esecuzione rigorosa dei controlli di accettazione in cantiere sollevano la committenza e i tecnici da pesanti responsabilità legali. L’integrazione di una filiera produttiva certificata garantisce che ogni singolo elemento in calcestruzzo armato risponda pienamente alle massime esigenze di durabilità e resistenza sismica dell’opera.
