Proprietà elastiche acciaio B450C nei calcoli strutturali

Nell’ambito della moderna ingegneria civile e strutturale, l’accuratezza predittiva dei modelli numerici agli elementi finiti (FEM) dipende in modo imprescindibile dalla corretta formulazione analitica dei materiali da costruzione implementati nei software di calcolo, come stabilito dalle NTC 2018. La transizione metodologica verso verifiche prestazionali avanzate, analisi globali non lineari e dimensionamenti ottimizzati ha reso ormai obsoleta l’adozione acritica di schematizzazioni puramente elastiche o eccessivamente semplificate dei legami costitutivi tensione-deformazione previsti dall’Eurocodice 2 UNI EN 1992-1-1.

Nelle strutture in calcestruzzo armato ordinario, la risposta complessiva degli elementi flessi e pressoinflessi risulta interamente governata dalle proprietà elastiche e plastiche delle armature metalliche soggette a trazione e compressione conformi alla norma UNI EN 10080:2005. L’impiego diffuso dell’acciaio B450C saldabile ad alta duttilità richiede una conoscenza approfondita dei parametri di rigidezza, snervamento e incrudimento, sia nella fase di verifica agli stati limite ultimi (SLU) sia nella quantificazione dei quadri fessurativi e deformativi agli stati limite di esercizio (SLE) secondo le prescrizioni della Circolare NTC 2018.

La corrispondenza univoca tra i parametri elastici simulati a livello teorico e le reali capacità resistenti dell’opera gettata in opera è garantita dalle tolleranze geometriche e meccaniche dell’armatura sagomata secondo la norma UNI EN ISO 3766:2005. L’attività industriale condotta da un centro di trasformazione qualificato come Dragonetti Srl con sede a Novi Ligure assicura che il modulo elastico e la duttilità caratteristica del tondino metallico non subiscano alterazioni o degradazioni microstrutturali durante i processi di taglio, sagomatura ed eventuale assemblaggio autorizzati dal CSLP Centri di trasformazione.

Modelli costitutivi sigma-epsilon dell’acciaio B450C nei software di calcolo

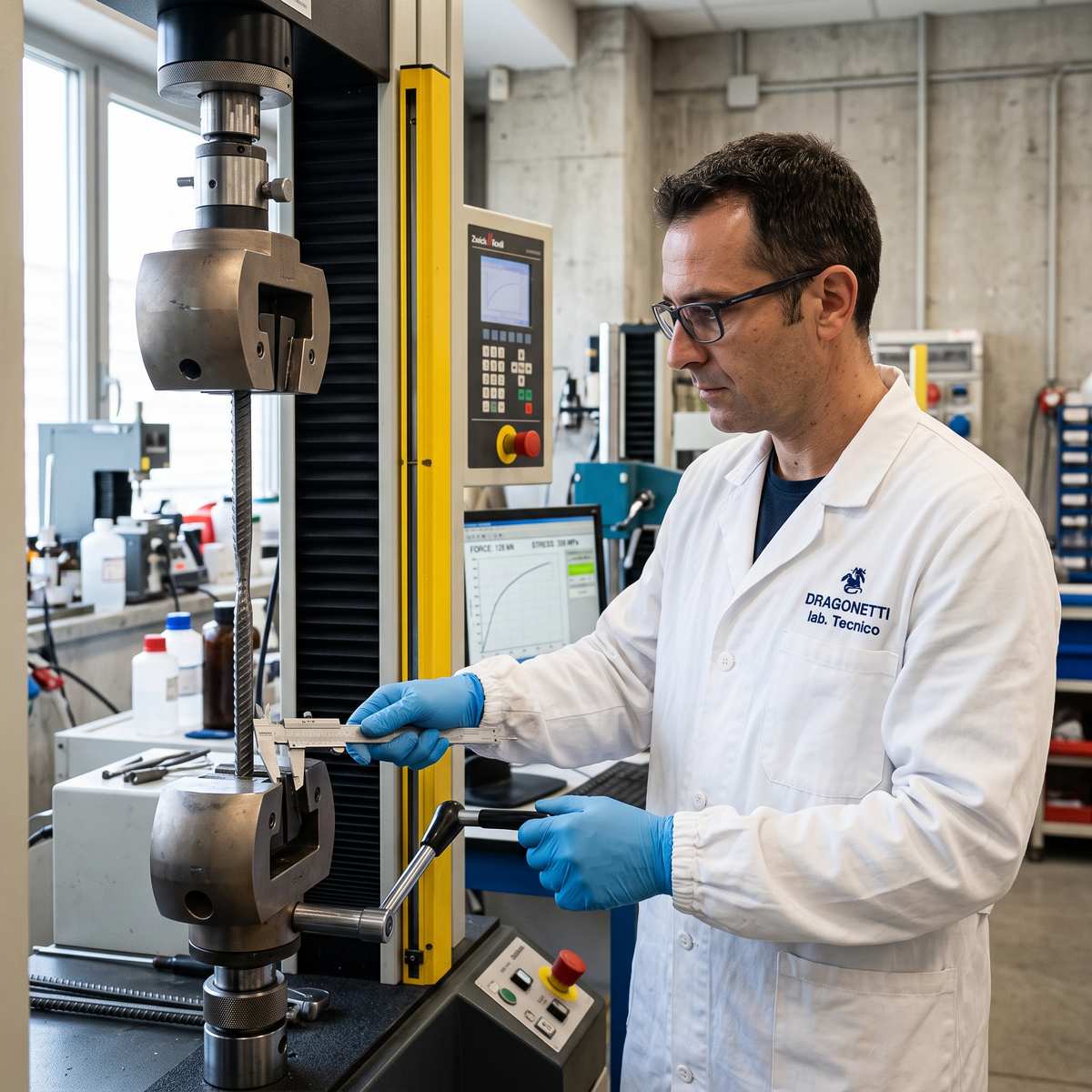

La risposta meccanica monoassiale dell’acciaio per cemento armato appartenente alla classe tecnica B450C si articola attraverso una prima fase elastica lineare isotropa, seguita dal plateau di snervamento e da un successivo ramo incrudente che culmina nella rottura per trazione, secondo le specifiche di prova definite nella UNI EN 10080:2005. Nel campo elastico, la relazione lineare tra tensioni normali (sigma_s) e deformazioni assiali (epsilon_s) è retta dalla fondamentale legge di Hooke (sigma_s = Es * epsilon_s).

Ai sensi del paragrafo 4.1.2.1.2.2 delle vigenti NTC 2018, il modulo di elasticità longitudinale nominale assume convenzionalmente il valore di progetto Es = 210.000 MPa. La tensione di snervamento caratteristica nominale fyk risulta fissata a 450 MPa, valore rigorosamente associato a un allungamento uniforme caratteristico a carico massimo (Agt)k non inferiore al 7,5%.

All’interno dei moderni ambienti di calcolo strutturale, i progettisti possono impostare due differenti schematizzazioni analitiche per descrivere il comportamento dell’armatura oltre la soglia elastica, in conformità a quanto delineato nell’Eurocodice 2 UNI EN 1992-1-1. La scelta del modello influisce direttamente sul dimensionamento delle sezioni e sulle verifiche non lineari.

Modello elastico-perfettamente plastico a ramo orizzontale indefinito

Questo diagramma bilineare presuppone un comportamento elastico lineare fino alla tensione di snervamento di progetto fyd, calcolata applicando il coefficiente parziale di sicurezza del materiale gamma_s = 1,15, ottenendo fyd = fyk / gamma_s = 450 / 1,15 = 391,30 MPa. La deformazione elastica limite allo snervamento risulta univocamente determinata dalla relazione epsilon_yd = fyd / Es = 391,30 / 210.000, pari a circa 0,00186 (ossia lo 0,186%).

Al superamento della soglia epsilon_yd, il legame costitutivo assume una tensione rigorosamente costante pari a fyd, escludendo qualsiasi incremento per incrudimento plastico dell’acciaio secondo le ipotesi base delle NTC 2018. Sebbene tale schematizzazione garantisca un percorso di calcolo rapido e intrinsecamente conservativo a favore di sicurezza, essa azzera il contributo della sovraresistenza metallurgica dell’armatura tesa, sottostimando la reale capacità resistente delle sezioni inflesse caratterizzate da elevate deformazioni plastiche.

Modello bilineare incrudente a ramo inclinato con limite di deformazione

Il modello costitutivo con incrudimento include l’aumento di tensione che l’acciaio B450C sviluppa durante lo scorrimento progressivo delle dislocazioni cristalline post-snervamento, come formalizzato dall’Eurocodice 2 UNI EN 1992-1-1. L’equazione di calcolo analitica si articola in due intervalli funzionali distinti: per deformazioni epsilon_s minori o uguali a epsilon_yd vale la relazione lineare sigma_s = Es * epsilon_s, mentre per deformazioni comprese nell’intervallo tra epsilon_yd ed epsilon_ud la tensione cresce secondo l’espressione sigma_s = fyd + (k * fyd – fyd) * (epsilon_s – epsilon_yd) / (epsilon_ud – epsilon_yd).

Nel legame analitico, il parametro adimensionale k esprime il rapporto di incrudimento caratteristico (ft / fy)k, che le specifiche tecniche dell’armatura B450C vincolano rigorosamente entro l’intervallo compreso tra 1,15 e 1,35. La deformazione ultima di progetto epsilon_ud viene assunta pari al valore prudenziale epsilon_ud = 0,9 * epsilon_uk = 0,9 * 0,075 = 0,0675 (pari al 6,75%), mentre la pendenza del tratto plastico è retta dal modulo di incrudimento tangenziale Eh = [fyd * (k – 1)] / (epsilon_ud – epsilon_yd).

L’implementazione rigorosa di questo diagramma nei codici di calcolo consente di catturare l’effettiva riserva di capacità delle fibre metalliche più allungate, aprendo la strada a una significativa razionalizzazione dell’armatura longitudinale garantita dalle forniture certificate di Dragonetti Srl acciaio B450C.

Ottimizzazione delle sezioni d’armatura agli stati limite ultimi

L’integrazione numerica delle tensioni agenti lungo l’altezza utile di una trave o di una soletta inflessa dimostra che l’adozione del modello bilineare con incrudimento altera positivamente il momento flettente resistente di calcolo (MRd) rispetto all’approccio plastico perfetto prescritto dalle NTC 2018. Nelle sezioni debolmente e mediamente armate, la rottura flessionale è preceduta da un esteso snervamento dell’acciaio teso, con deformazioni che superano largamente la soglia elastica prima che il conglomerato compresso raggiunga la deformazione limite ultima (epsilon_cu = 0,0035). Assumendo un legame incrudente, le barre tese più esterne sviluppano una tensione efficace maggiorata sigma_s = fyd + Delta_sigma_inc rispetto al valore base fyd.

Questo comportamento produce benefici operativi diretti e misurabili nella progettazione strutturale avanzata:

• Incremento della capacità portante: A parità di armatura metallica As, la sezione resistente sviluppa un momento ultimo superiore tra il 4% e il 12% in funzione della posizione dell’asse neutro, come descritto nell’Eurocodice 2 UNI EN 1992-1-1.
• Razionalizzazione dell’area di armatura: Negli elementi strutturali fortemente armati come platee, muri controterra e nodi trave-pilastro, l’incremento di tensione computabile consente di ridurre il quantitativo complessivo di tondino, agevolando il getto del calcestruzzo verificato dal controllo qualità Dragonetti Srl.
• Controllo della gerarchia delle resistenze: L’inclusione dell’incrudimento consente di quantificare l’effettiva sovraresistenza flessionale delle membrature, parametro indispensabile per dimensionare correttamente le armature trasversali a taglio ed evitare rotture fragili secondo le NTC 2018.

Modellazione avanzata per analisi sismiche non lineari ed effetto Bauschinger

Nelle analisi sismiche dinamiche o nelle verifiche statiche non lineari di tipo pushover e time-history, il comportamento meccanico dell’armatura B450C non può essere ridotto a una semplice curva monotonica statica, come ribadito dalla Circolare NTC 2018. Sotto l’azione di cicli ripetuti di inversione della sollecitazione in regime post-elastico, il reticolo metallico manifesta l’effetto Bauschinger, ovvero una precoce perdita di linearità elastica associata a una progressiva degradazione della rigidezza tangenziale.

I codici di calcolo strutturale non lineare implementano per le armature formulazioni avanzate, tra cui spicca il modello ciclico di Menegotto-Pinto, definito dall’espressione normalizzata sigma* = b * epsilon* + [(1 – b) * epsilon*] / [1 + (epsilon*)^R]^(1/R). All’interno dell’algoritmo, le variabili adimensionali sono espresse tramite le trasformazioni epsilon* = (epsilon_s – epsilon_r) / (epsilon_o – epsilon_r) e sigma* = (sigma_s – sigma_r) / (sigma_o – sigma_r).

Il coefficiente adimensionale b quantifica il rapporto di rigidezza tangenziale post-snervamento rispetto al modulo elastico iniziale (b = Eh / Es), mentre il parametro R calibra la transizione di curvatura del ciclo isteretico in funzione del danno plastico accumulato. La corretta simulazione dell’effetto Bauschinger previene la sovrastima della capacità di dissipazione energetica dei nodi strutturali, garantendo stime affidabili degli spostamenti d’interpiano (interstory drift) e scongiurando valutazioni errate del livello di sicurezza globale dell’opera.

Comportamento elastico e controllo delle deformazioni agli stati limite di esercizio

Se le verifiche agli stati limite ultimi governano la sicurezza strutturale nei confronti del collasso, il dimensionamento agli stati limite di esercizio assicura la durabilità, l’efficienza funzionale e la protezione contro il degrado corrosivo indotto dall’ambiente circostante, secondo i criteri stabiliti dall’Eurocodice 2 UNI EN 1992-1-1. In questa specifica fase di calcolo, l’armatura metallica lavora integralmente entro il regime elastico lineare isotropo, rendendo il modulo di elasticità Es il parametro fondamentale di ogni elaborazione numerica.

Sotto la combinazione di carico caratteristica rara, le norme tecniche impongono una limitazione severa sulla tensione massima nell’armatura tesa per prevenire deformazioni plastiche non reversibili, fissando la soglia a sigma_s minore o uguale a 0,80 * fyk = 0,80 * 450 = 360 MPa. Sotto la combinazione quasi permanente, il controllo delle tensioni opera congiuntamente al contenimento dei fenomeni di fatica oligociclica e scorrimento viscoso, preservando l’integrità del legame di aderenza barra-calcestruzzo normato dalle NTC 2018.

Calcolo analitico dell’ampiezza di fessurazione e tension stiffening

La quantificazione dell’ampiezza caratteristica di apertura delle fessure wk è direttamente proporzionale alla deformazione elastica media dell’acciaio epsilon_sm, tenendo conto del contributo collaborante del calcestruzzo teso compreso tra fessure contigue noto come effetto tension stiffening, calcolato con la formula wk = sr,max * (epsilon_sm – epsilon_cm). La deformazione differenziale relativa viene ricavata mediante l’espressione analitica epsilon_sm – epsilon_cm = [sigma_s – kt * (fct,eff / rho_p,eff) * (1 + alpha_e * rho_p,eff)] / Es, la quale non deve mai risultare inferiore alla soglia minima pari a 0,6 * sigma_s / Es.

All’interno della relazione analitica, sigma_s rappresenta la tensione elastica dell’acciaio valutata nella sezione fessurata allo Stadio II, kt costituisce il coefficiente di durata del carico (pari a 0,4 per azioni di lunga durata), fct,eff indica la resistenza a trazione efficace del calcestruzzo, rho_p,eff = As / Ac,eff definisce il rapporto d’armatura efficace ed alpha_e = Es / Ecm individua il coefficiente di omogeneizzazione elastica. Poiché il modulo Es = 210.000 MPa figura al denominatore, qualsiasi deviazione del valore elastico altera la stima delle fessure rispetto ai limiti normativi (wmax tra 0,2 e 0,3 mm) per le classi di esposizione XC, XD ed XS prescritte dall’Eurocodice 2 UNI EN 1992-1-1.

Rigidezza flessionale efficace e calcolo delle frecce

La determinazione degli spostamenti verticali elastici e differiti nelle membrature inflesse richiede l’integrazione del diagramma delle curvature lungo l’intero asse dell’elemento strutturale. La curvatura media di esercizio chi viene determinata interpolando lo stato integro di Stadio I e lo stato fessurato di Stadio II attraverso la formula chi = (1 – zeta) * chi_I + zeta * chi_II, dove il coefficiente di danneggiamento zeta = 1 – beta * (Mcr / M)^2 modula la transizione elastica in funzione del momento flettente applicato M e del momento di prima fessurazione Mcr.

La curvatura allo Stadio II risulta governata direttamente dalla rigidezza flessionale omogeneizzata della sezione secondo l’equazione chi_II = M / (Ec * I_II) = epsilon_sm / (d – x_II), in cui I_II rappresenta il momento d’inerzia fessurato ed x_II la profondità dell’asse neutro elastico. Un’armatura che mantenga inalterato il proprio modulo di elasticità di progetto assicura che le frecce istantanee e viscose calcolate a modello riflettano fedelmente i cedimenti reali in opera, proteggendo pavimentazioni e tramezzature interne da quadri fessurativi indesiderati.

L’impatto della lavorazione industriale sulle proprietà meccaniche dell’acciaio

L’affidabilità delle risultanze numeriche elaborate dai progettisti presuppone che le barre fornite in cantiere presentino proprietà elastiche e plastiche rigorosamente conformi a quelle certificate in acciaieria, come evidenziato dai report sulla qualità della fornitura di Dragonetti Srl qualità tondino. Le operazioni di trasformazione meccanica a freddo, se eseguite mediante attrezzature rudimentali o processi di cantiere non controllati, inducono stati tensionali residui nocivi e deformazioni plastiche anomale all’interno del tondino metallico, violando gli standard fissati dalla UNI EN ISO 3766:2005.

Le criticità metallurgiche derivanti da una lavorazione non qualificata si manifestano attraverso tre fenomeni principali:

1. Plasticizzazione precoce da raggi di curvatura errati: L’uso di mandrini con diametro inferiore a quello normato induce elevate tensioni plastiche all’estradosso della piega, riducendo il limite di proporzionalità elastica originario della barra durante l’esercizio.
2. Decadimento della duttilità residua dell’acciaio: Una sagomatura a freddo non calibrata consuma una frazione eccessiva dell’allungamento plastico totale, abbattendo l’indice Agt al di sotto del 7,5% minimo prescritto per le forniture di Dragonetti Srl acciaio B450C.
3. Danneggiamento delle nervature superficiali: Rulli di trascinamento e mandrini inadeguati possono intaccare i risalti metallici superficiali, riducendo l’indice di aderenza fR stabilito dalla UNI EN 10080:2005 e incrementando la lunghezza di ancoraggio richiesta.

La produzione industrializzata all’interno di un centro autorizzato dal Servizio Tecnico Centrale del Consiglio Superiore dei Lavori Pubblici elimina integralmente queste anomalie, operando nel rispetto delle direttive del CSLP Centri di trasformazione. Nello stabilimento di Dragonetti Srl a Novi Ligure, l’impiego di impianti automatici a controllo numerico dotati di mandrini conformi (D maggiore o uguale a 4phi per pieghe ordinarie e D maggiore o uguale a 7phi fino a 10phi per diametri elevati o sagome complesse, ai sensi del par. 11.3.2.10 delle NTC 2018) preserva intatta la matrice metallurgica del B450C secondo gli standard di Dragonetti Srl tolleranze sagomatura.

La tracciabilità continua dei lotti siderurgici, associata al rigoroso rispetto delle tolleranze dimensionali previste dalla norma UNI EN ISO 3766:2005, garantisce che ogni gabbia d’armatura presagomata risponda fedelmente alle assunzioni meccaniche del modello di calcolo strutturale, evitando scostamenti deformativi in opera.

Conclusioni

L’ottimizzazione avanzata delle sezioni in calcestruzzo armato e l’elevata affidabilità strutturale richiesta dalle moderne costruzioni poggiano su un’integrazione inscindibile tra analisi computazionale teorica avanzata ed eccellenza esecutiva dei manufatti industriali, secondo i principi cardine della Circolare NTC 2018. Per valorizzare appieno il comportamento elasto-plastico dell’armatura presagomata B450C nei calcoli strutturali, la pratica professionale richiede l’adozione consapevole di modelli costitutivi con incrudimento, controllando che il parametro k non superi 1,35 e limitando la deformazione di calcolo al valore prudenziale epsilon_ud = 0,0675 prescritto dalle NTC 2018.

Nelle verifiche agli stati limite di esercizio, il controllo rigoroso dell’inserimento del modulo elastico nominale Es pari a 210.000 MPa costituisce il prerequisito indispensabile per stimare accuratamente l’apertura delle fessure, le tensioni di servizio e le frecce differite di lungo termine previste dall’Eurocodice 2 UNI EN 1992-1-1. La prescrizione in capitolato di elementi presagomati provenienti esclusivamente da centri di trasformazione qualificati dal CSLP Centri di trasformazione garantisce la perfetta coincidenza tra le risultanze del modello numerico e il reale comportamento meccanico dell’opera realizzata.
